Osiowe jednofazowe

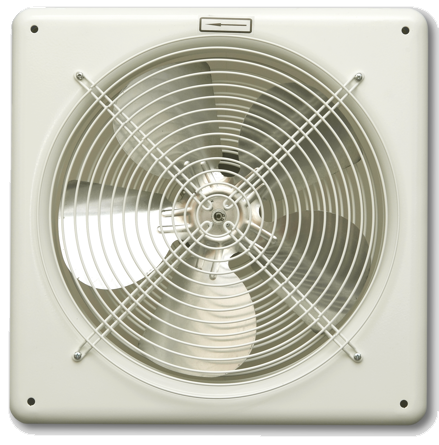

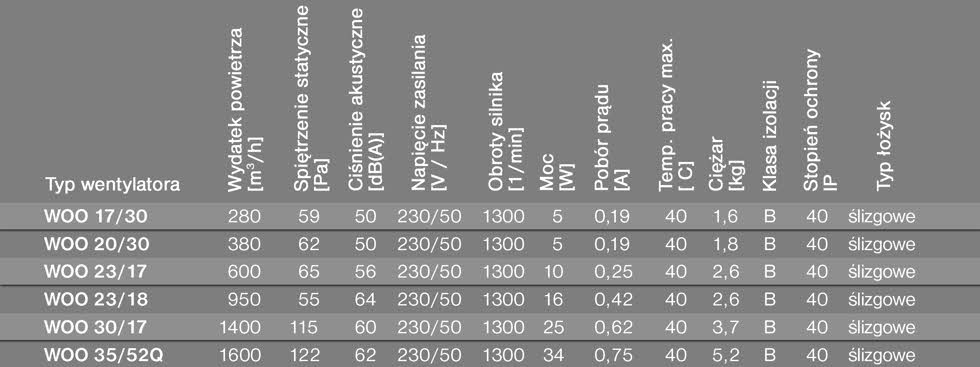

Wentylatory osiowe, jednofazowe, z wirnikiem aluminiowym

Zastosowanie:

Wentylatory WOO znajdują zastosowanie w wentylacji ogólnej pomieszczeń przemysłowych. Charakteryzują się niskim poziomem hałasu i niewielkim ciężarem. Przystosowane są do pracy ciągłej w temp. max +40°C (tab. Dane techniczne) i mogą pracować jako nawiewne lub wyciągowe przy poziomym położeniu osi silnika.

Budowa:

Wentylator składa się z:
silnika indukcyjnego jednofazowego o stopniu ochrony IP 40 przystosowanego do pracy ciągłej S1,
wirnika tłoczonego z blachy aluminiowej,
tłoczonej obudowy stalowej,
siatek osłonowych (w standardzie montowana od strony napływu powietrza na łopatki wirnika),
całość jest malowana proszkowo.

Wymiary:

Typ Ø D A B L
WOO 17/30 180 247 210 111
WOO 20/30 210 277 240 112
WOO 23/17 236 320 280 124
WOO 23/18 236 320 280 150
WOO 30/17 306 385 345 174
WOO 35/52Q* 362 450 396 180

* tylko wersja wyciągowa

Nie przeznaczone do pracy w atmosferze gazów, par wybuchowych i żrących oraz dużego zapylenia.

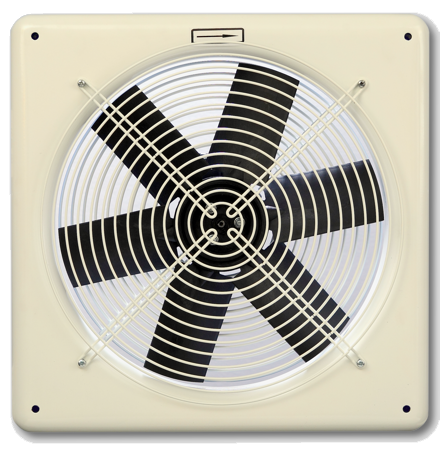

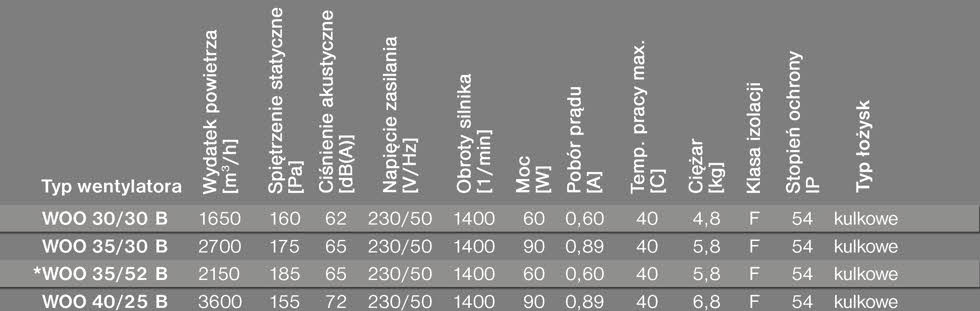

Wentylatory osiowe, jednofazowe, z wirnikiem z tworzywa

Zastosowanie:

Wentylatory WOO znajdują zastosowanie w wentylacji ogólnej pomieszczeń przemysłowych. Charakteryzują się niskim poziomem hałasu, małym zużyciem energii i niewielkim ciężarem. Przystosowane są do pracy ciągłej w temp. max +40°C (tab. Dane techniczne) i mogą pracować jako nawiewne lub wyciągowe przy dowolnym położeniu osi silnika.

Budowa:

Wentylator składa się z:

  • silnika indukcyjnego jednofazowego o stopniu ochrony IP 54 przystosowanego do pracy ciągłej S1,
  • wirnika składanego z tworzywa,
  • wirnika tłoczonego z blachy aluminiowej (WOO 35/52 B)
  • tłoczonej obudowy stalowej,
  • siatek osłonowych (w standardzie montowana od strony napływu powietrza na łopatki wirnika; natomiast na specjalne zamówienie może być montowana także od strony wylotu),
  • całość jest malowana proszkowo.

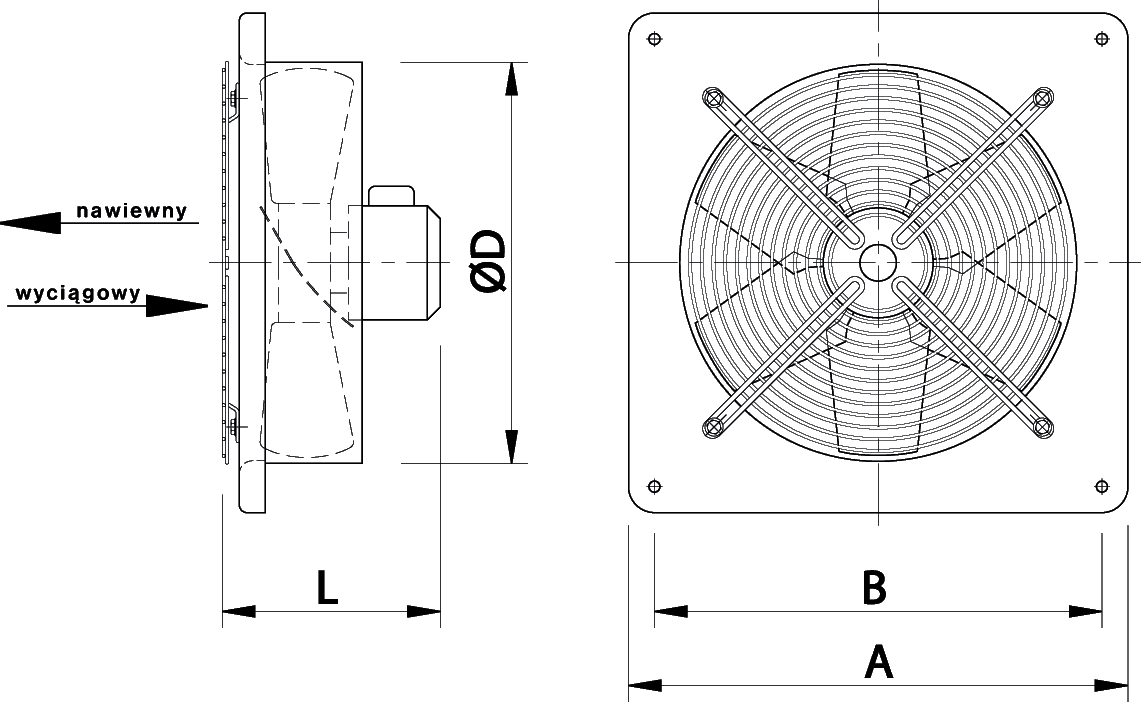

Wymiary:

Typ ØD A B L
WOO 30/30 B 306 385 345 172
WOO 35/30 B 362 450 396 180
WOO 35/52 B* 362 450 396 190
WOO 40/25 B 404 530 470 183

* wirnik z blachy aluminiowej

Nie przeznaczone do pracy w atmosferze gazów, par wybuchowych i żrących oraz dużego zapylenia.

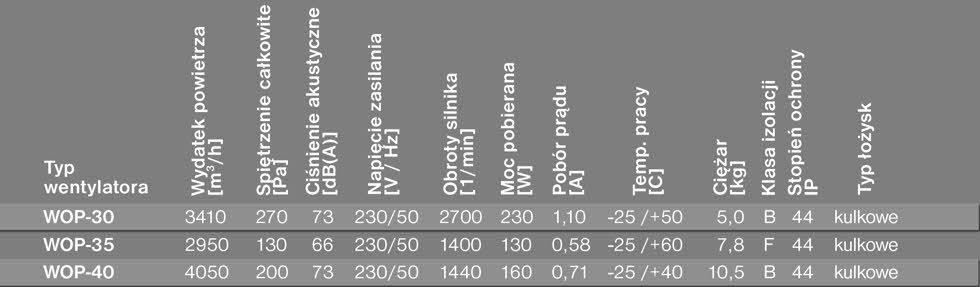

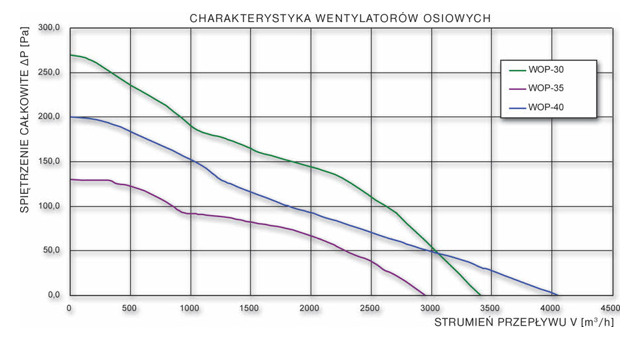

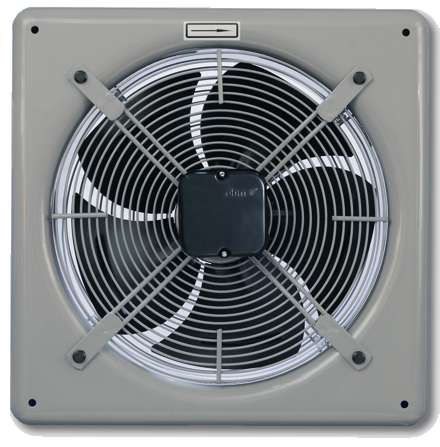

Wentylatory osiowe, jednofazowe z wirnikiem metalowym

Zastosowanie:

Wentylatory WOP znajdują zastosowanie w wentylacji ogólnej pomieszczeń przemysłowych. Przystosowane są do pracy ciągłej w temp. -25°C ÷ max +60°C (tab. Dane techniczne) i mogą pracować jako wyciągowe przy dowolnym położeniu osi silnika.

Budowa:

Wentylator składa się z:

  • silnika indukcyjnego jednofazowego o stopniu ochrony IP 44 przystosowanego do pracy ciągłej S1,
  • łopatek stalowych przyspawanych do wirującego stojana,
  • tłoczonej obudowy stalowej,
  • siatek osłonowych (w standardzie montowana od strony napływu powietrza na łopatki wirnika; natomiast na specjalne zamówienie może być montowana także od strony wylotu),
  • całość jest malowana proszkowo.

Wymiary:

Typ D1 A B L L1
WOP-30 308 385 345 135 210
WOP-35 365 450 396 156 200
WOP-40 407 530 470 170 220

Nie przeznaczone do pracy w atmosferze gazów, par wybuchowych i żrących oraz dużego zapylenia.

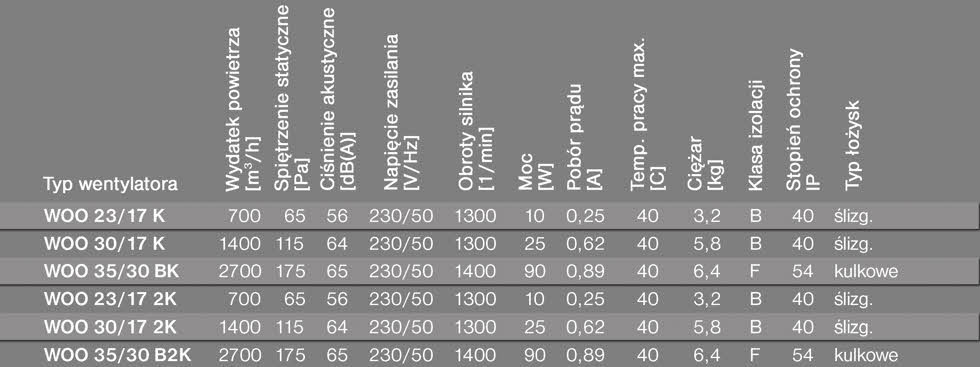

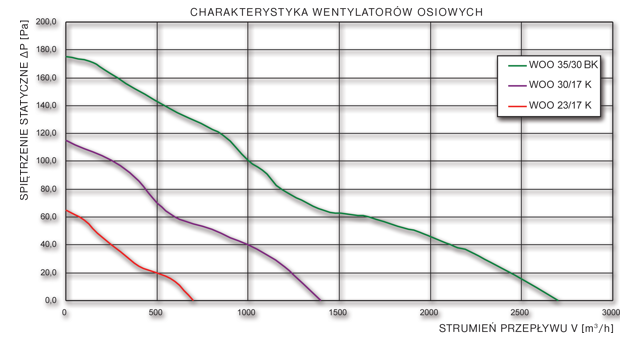

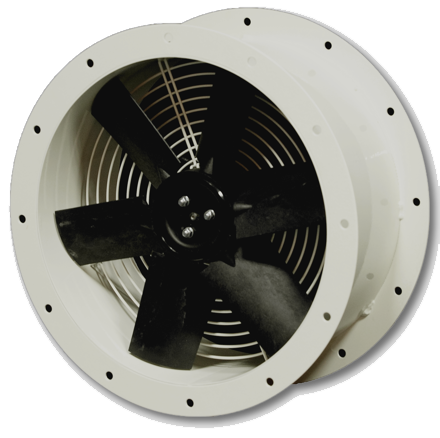

Wentylatory osiowe, jednofazowe, kanałowe

Zastosowanie:

Wentylatory WOO…K znajdują zastosowanie w wentylacji ogólnej pomieszczeń przemysłowych. Przystosowane są do pracy ciągłej w temp. max +40°C (tab. Dane techniczne) i mogą pracować jako nawiewne lub wyciągowe przy poziomym położeniu osi silnika dla łożysk ślizgowych lub dowolnym położeniu osi silnika dla łożysk kulkowych.

Budowa:

Wentylator składa się z:

  • silnika indukcyjnego jednofazowego przystosowanego
    do pracy ciągłej S1,
  • wirnika tłoczonego z blachy aluminiowej lub składanego
    z tworzywa (WOO 35/30 BK, WOO 35/30 B2K),
  • obudowy stalowej w postaci kanału z jednym lub dwoma kołnierzami,
  • siatki mocującej silnik,
  • całość jest malowana proszkowo.

Wymiary:

Typ ØD ØD1 ØD2 L Ød n
WOO 23/17 K 237 309 270 120 7 8
WOO 30/17 K 307 360 339 140 7 8
WOO 35/30 BK 357 428 398 200 10 12
WOO 23/17 2K 237 309 270 120 7 8
WOO 30/17 2K 307 360 339 140 7 8
WOO 35/30 B2K 357 428 398 200 10 12

Nie przeznaczone do pracy w atmosferze gazów, par wybuchowych i żrących oraz dużego zapylenia.

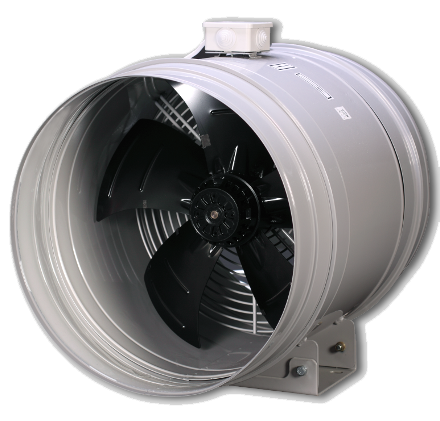

Wentylatory osiowe, jednofazowe, kanałowe, z wirnikiem metalowym

Zastosowanie:

Wentylatory WOKP przystosowane są do montażu w systemach instalacji przemysłowych ze znormalizowanymi (Ø150, Ø160, Ø200, Ø250, Ø315, Ø355, Ø400) kanałami wentylacyjnymi. Przystosowane są do pracy ciągłej w temp. -25°C ÷ +70°C (tab. Dane techniczne) w systemie wentylacji ogólnej. Mogą pracować przy dowolnym położeniu osi silnika.

Budowa:

Wentylator składa się z:

  • silnika indukcyjnego jednofazowego o stopniu ochrony
    IP 44 przystosowanego do pracy ciągłej S1,
  • łopatek stalowych przyspawanych do wirującego stojana,
  • rurowej obudowy stalowej z wspornikiem siatkowym mocującym silnik,
  • wspornika montażowego,
  • króćców redukcyjnych,
  • całość jest malowana proszkowo.

Wymiary:

Typ D D1 H L1 L
WOKP-20/15 204 148 135 240 570
WOKP-20/16 204 158 135 240 570
WOKP-20 204 198 135 240 460
WOKP-25 260 248 160 240 460
WOKP-31 312 * 185 270 *
WOKP-35 360 353 210 290 510
WOKP-40 410 398 235 300 520

* wentylator bez kołnierza redukcyjnego

Nie przeznaczone do pracy w atmosferze gazów, par wybuchowych i żrących oraz dużego zapylenia.
